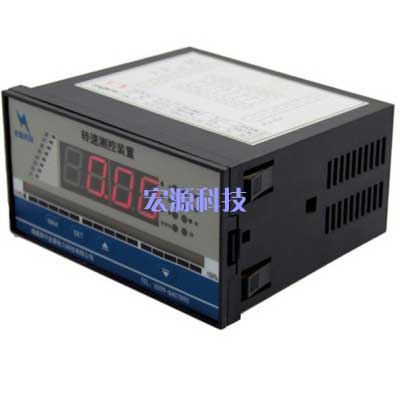

HY系列轉速測控裝置適用于水輪發電機組的轉速或頻率測量和控制。

主要特點：

• 儀表輸入信號可采用來自發電機機端的電壓信號，也可采用接近開關的脈沖信號；還可以同時采用電壓信號和脈沖信號，二路傳感器互為備份進一步提高了系統可靠性
• 儀表最多含有八路繼電器輸出接點，儀表面板八個LED分別指示八個繼電器的狀態。繼電器的動作值均可設定，設定參數值有停電保護功能。儀表面板具有光柱顯示，使顯示更直觀。儀表可選擇顯示轉速、頻率、轉速百分幣，以及選擇顯示轉速、頻率轉速百分比最大值
• 儀表具有蠕動報警功能，及傳感器故障指示功能?？蛇x擇附加4~20mA變送輸出及RS485通訊串口輸出

技術參數

• 輸入信號：機端電壓0.5~250VAC，脈沖信號輸入0~3000HZ
• 測量精度：0.1%±1
• 輸出方式：                                                                                                                                        開關量：J1~J8可由用戶在所定范圍內整定，接點容量5A/SC220V  5A/DC30V                                  模擬量：DC4~20mA（負載電阻≤750Ω）
• 通訊輸出：RS485  Modbus RTU通訊串口輸出
• 工作環境：溫度范圍-20~55℃；相對濕度≤90%RH
• 工作電源：AC/DC通用  AC:85~265V  DC:110~250V   整機功耗：≤5w
• 外形尺寸：標準卡入式：160mm×80mm×140mm
• 開孔尺寸：152+1mm×76+1mm
•
